Buchas de Passagem: Entenda Sua Função em Painéis e Cabines de Média Tensão

As buchas de passagem são componentes fundamentais em sistemas elétricos de média tensão, desempenhando um papel chave na segurança e funcionamento adequado de painéis elétricos, cabines primárias e subestações.

Este dispositivo isolante permite a transferência segura de energia elétrica entre diferentes ambientes ou sistemas, mantendo a integridade do circuito e oferecendo excelente isolação elétrica.

Neste artigo, vamos explicar de forma simples o que é bucha de passagem, os principais tipos, como dimensionar e instalar.

O que são as buchas de passagem

As buchas de passagem são isoladores elétricos projetados para permitir a passagem de um condutor energizado através de paredes, painéis ou estruturas metálicas sem causar fuga de corrente elétrica.

Sua principal função é isolar eletricamente o condutor, suportar os esforços mecânicos e possibilitar a continuidade da linha de energia com segurança.

Este componente é fabricado com materiais isolantes de alta qualidade, como porcelana vitrificada ou resina epóxi, que garantem excelente resistência dielétrica e durabilidade.

Principais tipos

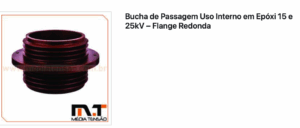

Buchas de passagem interno-interno

As buchas de passagem interno-interno são utilizadas quando os ambientes que se deseja realizar a passagem das partes energizadas estão em locais que não sofrem ação de intempéries.

Podem ser constituídas de material bucha epóxi ou porcelana vitrificada com superfície lisa ou ligeiramente corrugada.

É aconselhável realizar a instalação com uma chapa metálica nas buchas de passagem para subestações abrigadas em alvenaria, pois facilita a troca em situações de falhas e aumenta a fixação.

Buchas de passagem externo-externo

Este tipo é utilizado em ambientes externos que possuam paredes corta-fogo.

Possui a característica de ter nas duas extremidades saias para proteção contra intempéries e é utilizada em casos especiais.

Bucha de passagem externo-interno

Estas buchas de média tensão possuem uma parte destinada a ambientes internos, com características do tipo interno em uma extremidade e características do tipo externo na outra extremidade para resistir a intempéries.

É muito utilizada na transferência de cubículos de subestações abrigadas em alvenaria ou metálica para ramais aéreos.

Buchas em equipamentos

Este tipo de bucha de passagem é amplamente utilizado em equipamentos com utilização ao tempo, com a parte externa geralmente composta de porcelana vitrificada e a parte interna isolada por fluidos isolantes.

O responsável pela instalação deve ter cuidado para não danificar a porcelana durante a fixação no equipamento.

Características técnicas e especificações

Níveis de tensão

As buchas de passagem são fabricadas para diferentes níveis de tensão, sendo as mais comuns:

• Buchas de passagem 15kV: Muito utilizadas em cabines primárias e subestações

•
• 25kV: Para aplicações de média tensão mais robustas

• 35kV: Para sistemas de distribuição de energia



Capacidade de corrente

As buchas são disponibilizadas em diferentes capacidades de corrente, variando de 200A até 2500A, dependendo da aplicação.

A escolha da capacidade adequada depende da carga elétrica que será transportada através do condutor.

Características construtivas

As buchas de passagem podem ser do tipo sem controle de campo elétrico, utilizadas em instalações de média tensão.

Em níveis elevados de tensão, são utilizadas buchas condensivas com porcelana vitrificada na parte externa responsável pela isolação.

O sistema de controle de campo elétrico é constituído de material cilíndrico em formações concêntricas feitas de papel kraft, geralmente em resina, banhado de óleo isolante.

Como dimensionar uma bucha de passagem

O dimensionamento adequado de uma bucha de passagem requer a consideração de diversos fatores técnicos fundamentais.

Primeiramente, deve-se determinar o nível de tensão do sistema, que influenciará diretamente nas dimensões da porcelana ou material isolante.

A corrente nominal do circuito determinará a seção do condutor interno, que pode variar entre quatro ou cinco seções diferentes.

Outros parâmetros importantes são:

• Tipo de ambiente (interno ou externo)

• Condições climáticas do local de instalação

• Esforços mecânicos a que será submetida

• Compatibilidade com os equipamentos existentes

• Normas técnicas aplicáveis (NBR e IEC)

Instalação e fixação

Processo de instalação

A instalação de buchas de passagem deve seguir procedimentos técnicos rigorosos para garantir segurança e eficiência.

A fixação não é realizada diretamente na parede, mas sim em uma chapa metálica, pois a bucha foi projetada para ser fixada neste tipo de estrutura, permitindo que a instalação seja independente da espessura da parede, o que facilita futuras manutenções.



Cuidados durante a instalação

Durante a instalação, é fundamental evitar exercer tensão excessiva sobre o material isolante, principalmente em buchas de porcelana, para não danificar o componente.

A vedação adequada através de gaxetas de Neoprene é essencial para evitar a entrada de umidade e gases.

O responsável pela instalação deve seguir as especificações técnicas do fabricante e as normas de segurança aplicáveis.

Aplicações em painéis e cabines de média tensão

Cabines primárias

As buchas de passagem são componentes essenciais em cabines primárias de média tensão, que operam entre 1.000V até 36.200V.

Nestas aplicações, as buchas facilitam a conexão entre transformadores e o sistema de distribuição, garantindo isolamento adequado e segurança operacional.

Painéis de média tensão

Em painéis de média tensão, as buchas de passagem desempenham função crucial no controle e distribuição da energia elétrica.

Estes painéis, que operam entre 1 kV e 36 kV, servem como ponto de interação entre a rede elétrica e as instalações dos consumidores.

A bucha de passagem garante que a energia seja utilizada de forma segura e eficiente, contribuindo para uma coordenação eficaz na distribuição.

Transformadores

As buchas de passagem são amplamente utilizadas em transformadores de potência, tanto para conexões de alta quanto de baixa tensão.

Elas facilitam a passagem de condutores energizados através do tanque aterrado do transformador, mantendo o isolamento elétrico necessário.

As falhas nas buchas são frequentemente creditadas como uma das principais causas de falhas em transformadores, destacando sua importância crítica.

Manutenção e inspeção

A manutenção de buchas de passagem é fundamental para garantir a confiabilidade do sistema elétrico.

Defeitos como rachaduras, perda de vedação ou contaminação da superfície podem levar a falhas de isolamento e descargas elétricas.

O monitoramento regular através de ensaios de resistência de isolamento, fator de potência e inspeções visuais são práticas essenciais.

As buchas estão sujeitas a várias formas de falha que podem resultar em interrupções no fornecimento de energia e danos aos equipamentos. Por isso, a manutenção preventiva é fundamental para evitar problemas futuros e garantir a segurança das instalações.

Conclusão

A bucha de passagem é um componente indispensável em sistemas elétricos de média tensão, garantindo a segurança e eficiência operacional de painéis elétricos, cabines primárias e subestações.

Sua correta especificação, dimensionamento e instalação são fundamentais para o funcionamento adequado dos sistemas elétricos, prevenindo falhas e acidentes.

Com o avanço tecnológico, materiais como a bucha epóxi têm se destacado por oferecer melhor desempenho e durabilidade em condições adversas.

A manutenção preventiva e o monitoramento regular das buchas de passagem são fundamentais para garantir a confiabilidade e segurança dos sistemas elétricos de média tensão.

Profissionais do setor devem estar sempre atualizados sobre as normas técnicas e melhores práticas de instalação para garantir instalações seguras e eficientes.

Dúvidas Frequentes sobre Bucha de Passagem

🔧 O que é uma bucha de passagem?

A bucha de passagem é um componente utilizado para permitir que cabos, fios ou condutores passem com segurança por paredes, painéis ou estruturas metálicas, evitando atrito, desgaste e riscos de curto-circuito. Além da proteção, muitas vezes também tem função de acabamento, como nos casos de instalações com cabo coaxial para acabamento.

⚙️ Qual a função da bucha de passagem?

A bucha tem três funções principais:

1. Isolamento elétrico entre o cabo energizado e a superfície metálica ou aterrada.

2. Suporte mecânico ao condutor, mantendo-o fixo.

3. Acabamento estético e vedação, especialmente em instalações que utilizam cabos coaxiais, cabos de rede ou de instrumentação.

Por exemplo, em instalações que exigem um visual limpo, é comum procurar por bucha de passagem para cabo coaxial para acabamento, garantindo um acabamento técnico e visual profissional.

🧩 Quais os tipos de bucha de passagem?

As buchas variam conforme:

• Tipo de isolação:

• Bucha a seco (resina ou epóxi) – comum em média tensão.

• Bucha com isolação RIP ou PIO – em transformadores e painéis.

• Bucha com gás SF₆ – usada em painéis GIS.

• Aplicação:

• Bucha de painel elétrico

• Bucha de transformador

• Bucha de parede

• Bucha de acabamento para cabo coaxial, bastante usada em redes de TV, telecomunicação e segurança eletrônica.

📦 As buchas são vendidas em pacotes?

Sim. No mercado é comum encontrar kits com múltiplas peças, descritos como:

• “pcs bucha passagem cabo coaxial”

• “acabamento mm pcs bucha passagem”

• “coaxial para acabamento pacote bucha”

Esses pacotes geralmente contêm 10, 20 ou até 100 unidades, dependendo do diâmetro e do material da bucha (plástico, nylon, borracha, etc.).

📏 Como escolher o tamanho certo da bucha?

O diâmetro da bucha deve ser compatível com o cabo que será passado. Em cabos coaxiais, por exemplo, é comum buscar por buchas de:

• 6 mm, 8 mm, 10 mm, o que aparece nas buscas como “cabo coaxial p acabamento mm”.

Verifique também o tipo de painel e o espaço disponível para encaixe.

🛠️ A bucha de passagem serve apenas para elétrica?

Não. Apesar de ser muito usada em sistemas de média tensão, a bucha também tem aplicações em:

• Telecomunicações (ex: passagem cabo coaxial para acabamento)

• Informática (para passagem de cabos em racks)

• Segurança eletrônica (passagem de cabos de CFTV)

• E até em móveis e mobiliário corporativo, sempre que for necessário organizar fios e preservar a estrutura.
