Chaves Seccionadoras de Média Tensão: Componentes Críticos para a Gestão de Energia

Chaves Seccionadoras de Média Tensão é um dispositivo fundamental em sistemas elétricos modernos, desempenhando um papel de extrema relevância na segurança, manutenção e operação eficiente de redes de distribuição de energia

As Chaves Seccionadoras de Média Tensão são essenciais para a segurança e eficiência das redes elétricas.

Vamos explorar a importância desses equipamentos, seu funcionamento e os motivos pelos quais são considerados componentes essenciais em instalações elétricas de média tensão.

O que são chaves seccionadoras de média tensão e suas funções

Uma chave seccionadora de média tensão  é um equipamento utilizado em sistemas de média e alta tensão para realizar principalmente duas funções essenciais: o seccionamento aparente do circuito e o by-pass de equipamentos.

Trata-se de interruptores com capacidade de desativar a transmissão de energia elétrica para circuitos específicos, sendo também conhecidos como interruptores de desconexão.

A principal função da chave seccionadora de média tensão, conhecida como Chaves Seccionadoras de Média Tensão, é isolar seções específicas de um circuito elétrico, possibilitando a Chaves Seccionadoras de Média Tensão são dispositivos fundamentaais em sistemas elétricos modernos, desempenhando um papel de extrema relevância na segurança, manutenção e operação eficiente de redes de distribuição de energia. Vamos explorar a importância desses equipamentos, seu funcionamento e os motivos pelos quais são considerados componentes essenciais em instalações elétricas de média tensão.
realização de trabalhos de manutenção, reparos ou inspeções de forma segura, eliminando riscos de choques elétricos ou danos aos equipamentos

É importante destacar que, segundo a atualização da NR10, o termo “média tensão” foi oficialmente substituído, considerando-se alta tensão todas as instalações acima de 1000 Volts em corrente alternada ou 1500 volts em corrente contínua.

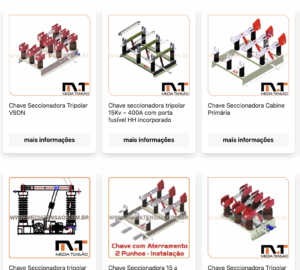

Tipos de chaves seccionadoras

Existem diversos tipos de chaves seccionadoras, que podem ser utilizados dependendo da característica da subestação e do cubículo no qual serão instaladas.

Os principais tipos são:

Chave fusível

Estes tipos de chaves seccionadoras de média tensão é amplamente utilizado em redes de distribuição da concessionária, postes de entrada para subestações do grupo A e subestações aéreas para proteção do transformador.

Possuem abertura sem carga, com fusível incorporado que realiza a proteção da rede e funciona como retaguarda da proteção da subestação do cliente.

Chave unipolar ou chave faca

São chaves com abertura sem carga, cuja finalidade exclusiva é isolar circuitos elétricos de média tensão.

Normalmente possuem uma base de concreto ou metal para fixação e sustentação dos isoladores.

É importante ressaltar que estas chaves não podem, em hipótese alguma, ser manobradas sob carga, pois não possuem dispositivos adequados para essa finalidade.

Chaves de uso interno

Para subestações abrigadas em alvenaria, existem quatro configurações principais:

  1. Chave seccionadora abertura sem carga sem base fusível: Similar à chave faca, não deve ser manobrada sob carga.

  2. Chave seccionadora abertura sem carga com base fusível: Não possui mecanismo para abertura sob carga, mas conta com base para instalação de fusível HH, que protege o transformador contra curto-circuito.

  3. Chave seccionadora abertura sob carga sem base fusível: Possui câmara de extinção de arco perto do terminal superior, para limitar o arco elétrico durante manobras sob carga.

  4. Chave seccionadora abertura sob carga com base fusível: Além da câmara de extinção de arco, possui estrutura para fixação do fusível HH.

Componentes e estrutura

Uma chave seccionadora de média tensão é composta por diversos elementos críticos:

Alças de acionamento

São componentes visíveis que servem como pontos de contato para o operador realizar a ação de ligar/desligar o dispositivo. Podem variar em tamanho e formato, mas sua função principal é permitir que o operador exerça força manual para controlar a posição da chave.

Contatos elétricos

Elementos internos que estabelecem ou interrompem a passagem de corrente elétrica. Quando a chave está na posição fechada, os contatos ficam unidos, permitindo o fluxo de corrente. Na Chave Seccionadora Com Carga e Aterramentoposição aberta, os contatos se separam, interrompendo o fluxo energético.

Câmara de extinção de arco

Componente vital para chaves de abertura sob carga, localizado geralmente na parte superior perto do terminal, limitando o arco elétrico durante manobras sob carga.

Essa câmara protege os contatos principais contra deterioração causada pelas operações de abertura/fechamento.

Mecanismos de bloqueio

São projetados para garantir que a chave permaneça na posição aberta, impedindo movimentos acidentais ou não autorizados. Aumentam a segurança das operações, evitando acionamento durante manutenções quando a chave precisa estar desligada.

Outros componentes importantes

Incluem mecanismos de acionamento interno, indicadores de posição e isoladores.

As chaves devem ser equipadas com dispositivo mecânico, visível do solo, que indique claramente as posições “ABERTA” e “FECHADA” das lâminas.

Funcionamento e operação

O mecanismo de funcionamento de chave seccionadora pode ser manual e/ou motorizado.

Para realizar manobras de circuito com carga, pode-se utilizar um equipamento chamado Loadbuster, que interrompe o arco elétrico em sua câmara interna, protegendo o operador.

Mesmo nas chaves seccionadoras de abertura sob carga, não é recomendado que essa manobra seja feita de forma recorrente, pois o equipamento que de fato é responsável pela manobra é o disjuntor.

As chaves devem ser capazes de interromper uma corrente de magnetização de até 2,5 A.

Importância para sistemas elétricos

As chaves seccionadoras são equipamentos fundamentais em subestações elétricas e desempenham papéis críticos:

Segurança

Permitem isolar circuitos elétricos de forma rápida, protegendo operadores e equipamentos contra riscos de choque elétrico e danos causados por curto-circuitos ou sobrecargas.

O uso correto desses dispositivos ajuda a prevenir acidentes graves e garante que os circuitos sejam desconectados de forma segura antes de qualquer trabalho de manutenção.

Gestão de redes

Por meio das chaves seccionadoras  de média tensão se gerencia redes de distribuição de energia e se evita curtos-circuitos.

A cada ano, a rede elétrica torna-se mais dinâmica e complexa, com múltiplos recursos de energia distribuída criando novos desafios para a manutenção da confiabilidade.

Conformidade com normas

O uso adequado desses dispositivos, bem como a correta instalação de chave seccionadora são importantes formas de seguir a legislação e as normas de segurança elétrica, como a NBR IEC 62271-102.

Manutenção e cuidados

Para garantir o funcionamento adequado e prolongar a vida útil das chaves seccionadoras, alguns cuidados são essenciais:

  1. Inspeções regulares: Realize inspeções visuais periódicas para identificar desgaste, corrosão ou danos nos componentes, verificando condições das alças de acionamento, contatos elétricos e mecanismos de bloqueio.

  2. Limpeza adequada: Mantenha as chaves limpas e livres de poeira, sujeira e umidade, usando pano macio seco e removendo quaisquer sujidades.

  3. Lubrificação: Lubrifique os mecanismos de acionamento e pontos de articulação das alças para garantir movimentos suaves, evitando uso excessivo que possa atrair sujeira.

  4. Testes funcionais: Realize verificações periódicas para assegurar que as chaves estão operando corretamente, acionando as alças para confirmar que os contatos elétricos abrem e fecham conforme esperado.

  5. Substituição de componentes: Caso identifique componentes danificados ou desgastados durante inspeções, substitua-os imediatamente por peças de qualidade.

Conclusão

As chaves seccionadoras de média tensão representam elementos críticos na infraestrutura elétrica moderna, oferecendo meios seguros e eficazes para isolamento de circuitos e gestão de sistemas energéticos.

Seu papel na proteção de pessoas e equipamentos, bem como na manutenção preventiva e corretiva de redes elétricas, torna-as indispensáveis para operações confiáveis e seguras.

A seleção de chave seccionadora adequada, aliada à manutenção preventiva e ao respeito às normas técnicas aplicáveis, garante não apenas a longevidade desses equipamentos, mas também contribui significativamente para a eficiência operacional e a segurança de toda a instalação elétrica.

À medida que as redes elétricas evoluem e se tornam mais complexas, a importância da chave seccionadora de média tensão continuará crescendo, reforçando seu papel como componente verdadeiramente fundamental para a gestão eficiente de energia.
