O disjuntor de alta tensão é um equipamento essencial para a proteção e manobra de sistemas elétricos de transmissão e subtransmissão de energia, sendo aplicado em tensões superiores a 36 kV. Sua função principal é interromper correntes de carga e de curto-circuito, garantindo a segurança das instalações, dos equipamentos e das pessoas.

Projetados para aplicações críticas, os disjuntores de alta tensão asseguram elevada confiabilidade operacional e são amplamente utilizados em subestações de energia, usinas, indústrias e concessionárias.

Uso em Subestações de Alta Tensão Cabines primárias alvenaria, Cabines blindadas, Transformadores,  Rede Subterrânea e Skid Solar

O que é um Disjuntor de Alta Tensão?

O disjuntor de alta tensão é um dispositivo de proteção responsável por seccionar circuitos elétricos sob condições normais e de falha. Durante a abertura dos contatos, ocorre a formação de um arco elétrico, que é rapidamente extinto por meio de tecnologias específicas, garantindo a continuidade e a estabilidade do sistema elétrico. O disjuntor alta tensao para subestações é fornecido com insumos para reposição.

Tecnologias de Interrupção do Arco Elétrico em Disjuntor Alta Tensão

Disjuntor de Alta Tensão a SF₆

O disjuntor a SF₆ (hexafluoreto de enxofre) é amplamente utilizado devido à sua elevada rigidez dielétrica e excelente capacidade de extinção de arco. Apresenta alta confiabilidade, longa vida útil e reduzida necessidade de manutenção, sendo ideal para aplicações em subestações de médio e grande porte.

Disjuntor de Alta Tensão a Vácuo

O disjuntor a vácuo utiliza câmaras seladas para a interrupção da corrente elétrica, oferecendo rapidez de atuação, alta durabilidade e menor impacto ambiental. É indicado principalmente para sistemas compactos e aplicações industriais.

Principais Características Técnicas

Os disjuntores de alta tensão fornecidos pela Média Tensão apresentam:

• Operação em tensões superiores a 36 kV

• Elevada capacidade de interrupção de curto-circuito

• Mecanismos de acionamento do tipo mola-mola, mola-motor ou hidráulico

• Conformidade com normas IEC, IEEE e ABNT

• Compatibilidade com relés de proteção digitais e sistemas SCADA

Aplicações do Disjuntor de Alta Tensão

Os disjuntores de alta tensão são aplicados em:

• Subestações de transmissão e subtransmissão

• Usinas de geração de energia

• Sistemas elétricos industriais

• Concessionárias e distribuidoras de energia

• Infraestruturas críticas de média e alta potência

• Disjuntor de alta tensao 36 a 145kV

  Uso em Subestações de Alta Tensão, Cabines primárias alvenaria, Cabines blindadas, Transformadores,  Rede Subterrânea e Skid Solar

  Em conformidade com a norma NBR 14039 e IEC 60060-2

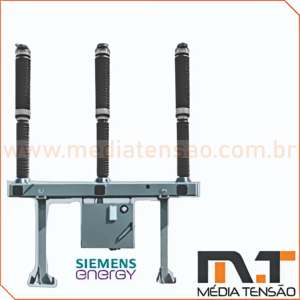

  Disjuntor alta tensão a Vácuo Externo 3AF e 3AP (SF6)

  O Disjuntor alta tensao externo e seus modelos são especialmente projetados para instalação em ambientes externos. O projeto prevê a menor quantidade possível de partes móveis e uma construção simples, o que garante uma longa resistência elétrica e mecânica, com as mesmas vantagens dos disjuntores a vácuo internos.

  O interruptor a vácuo está protegido dentro de um gabinete isolado à prova de intempéries, ex: feito de porcelana. O interruptor a vácuo apresenta potencial elétrico, o que significa “energizado”. Portanto, o equipamento também é denominado disjuntor com tanque energizado.

  Devido ao seu projeto leve e que proporciona economia de espaço, o disjuntor a vácuo do tipo 3AF ou em SF6 3AP são fáceis de transportar e pode ser dividido em módulos separados.

  O projeto seguro e a construção robusta do 3AF e 3AP o tornamadequado para uso nas condições mais severas.

  Ele pode ser largamente utilizado em subestações em várias redes de distribuição de serviços e setores de energia.

  Recursos e Benefícios do Disjuntor Alta Tensão

  – Devidamente testado
  – Em conformidade com as normas IEC
  – Adequado para religamento automático
  – Perfeita harmonia entre o interruptor a vácuo/SF6 e mecanismo de operação
  – Projeto de polo vedado
  – Longa vida útil, elétrica e mecânica
  – Pouca manutenção



  Modelos a partir de 72kV

  O conceito de acionamento da família de disjuntores 3AP é baseado no princípio patenteado da mola de energia armazenada. Os tipos de mecanismo diferem em termos de número, tamanho e disposição das molas de abertura e fechamento. Tanto as molas de abertura quanto as de fechamento estão localizadas dentro do mecanismo de operação, conseguindo assim um dispositivo simples e resistente.

  Vantagens do mecanismo de mola de energia armazenada:

  • Mesmo princípio para tensões nominais de 72,5 kV até 800 kV

  • Alta confiabilidade graças à baixa energia operacional (10.000 ciclos de operação garantidos)

  • Confiável, econômico e durável devido à construção descomplicada e robusta com poucas peças móveis

  • Estado de comutação controlável em todos os momentos Disjuntor Alta Tensão

  • Fácil acesso às molas, pois elas não estão integradas nos compartimentos SF₆

  • Livre de manutenção por 25 anos ou 6.000 ciclos de operação



  Design modular Disjuntor Alta Tensão

  Todos os disjuntores de alta tensão da Siemens Energy são projetados em um conceito de plataforma modular bem comprovado. Isso leva a uma ampla variedade de tipos de disjuntores e forte flexibilidade em relação a várias aplicações de acordo com os requisitos de nossos clientes, bem como alta disponibilidade a preços eminentemente competitivos.

  Os principais componentes, como o mecanismo de operação, o sistema de controle, a estrutura de base, a corrente cinemática e os projetos de isoladores são idênticos e baseados em décadas de fabricação e experiência operacional – e também são usados em nossa linha de quadros de distribuição GIS.

  Princípio da auto-compressão

  Nossa família completa de 3AP até 1100 kV depende de nossos princípios de têmpera a arco, seja o princípio de autocompressão ou o princípio de autocompressão dinâmica usando a energia térmica do arco. A Siemens patenteou este método de têmpera a arco em 1973 e continuou a desenvolver a tecnologia da unidade interruptora de autocompressão desde então.

  Conte com nossa engenharia, nosso corpo técnico e nossa experiência de mais de 20 anos de mercado, precisando de disjuntor de alta tensao a partir de 36kV

  Maiores informações

Disjuntor Alta Tensão distribuidor autorizado Média Tensão

A Média Tensão oferece soluções completas emDisjuntor Alta Tensão , selecionadas conforme as exigências técnicas de cada projeto. Trabalhamos com equipamentos confiáveis, certificados e em conformidade com as normas vigentes, garantindo segurança, desempenho e eficiência operacional para o seu sistema elétrico.
