O que é o Relé Pextron URP 6000 e para que ele serve?

Neste artigo vamos ajudar você a compreender o que é o Relé Pextron URP 6000 e para que ele serve.

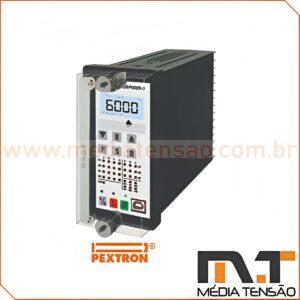

O relé de proteção URP 6000 da Pextron é um dispositivo digital multifuncional projetado para a integração de redes elétricas de média tensão, priorizando confiabilidade, segurança e desempenho. Destinado a aplicações em geração distribuída, o URP 6000 opera como um componente crítico para a detecção e mitigação imediata de anomalias elétricas, incluindo sobrecorrentes, subtensões, desvios de frequência e desequilíbrios de tensão fase a fase. Sua principal função é garantir que a infraestrutura elétrica permaneça dentro de limites seguros e estáveis durante a operação.

O relé é normalmente montado em painéis de proteção, em disjuntores e em arquiteturas de controle automatizado, onde protege ativos como transformadores, geradores e motores. O URP 6000 realiza um monitoramento contínuo das grandezas elétricas, e, ao perceber-se de que um parâmetro excedeu os limites pré-estabelecidos, emite comandos de proteção que podem incluir o desligamento automático do circuito ou a geração de alarmes visuais e sonoros.

A Pextron, fabricante do URP 6000 e reconhecida no mercado brasileiro por suas soluções de proteção e automação, confere ao dispositivo ampla versatilidade. O relé é aplicado em skids de geração solar, usinas de biogás, parques fotovoltaicos e em qualquer sistema de geração distribuída que se conecte à rede elétrica pública, respondendo assim à diversidade de matrizes energéticas em expansão no país.

O que é o Relé Pextron URP 6000 e suas características e Proteções

O que é o Relé Pextron URP 6000 e suas características e Proteções: o URP 6000 caracteriza-se como um protetor multifuncional que abrange um extenso conjunto de funções de acordo com a norma ANSI, posicionando-se como solução de precisão em diversos tipos de perturbações. As principais proteções são:

Sobrecorrente e corrente de neutro: ANSI 37, 50, 50N, 50GS, 51, 51N, 51GS.

Subtensão, sobretensão e neutro: 27, 27-0, 59, 59N.

Desequilíbrio e sequência de fase: 46, 47.

Proteção direcional de corrente e potência: 32, 67, 67N.

Verificação de sincronismo: 25.

Salto vetorial: 78.

Subfrequência: 81.

Essa gama fornece ao URP 6000 diagnósticos rápidos e atuações precisas, características fundamentais para sistemas que não toleram interrupções indesejadas.

O que é o Relé Pextron URP 6000 e aspectos vantajosos:

Continue a leitura e veja

Cobertura protetora integral para diversos modos de falha.

Comunicação em protocolos industriais, incluindo Modbus e IEC 61850.

Interface intuitiva com visor gráfico de fácil leitura.

Dimensões compactas e instalação simplificada.

Alto Desempenho em aplicações críticas e redes distribuídas.

Restrições observadas:

Requer treinamento técnico para configuração e parametrização.

Valor de aquisição superior aos protetores protetores convencionais.

Instalação imprópria compromete a funcionalidade e a proteção oferecidas.

O relé URP 6000 opera através da supervisão contínua de parâmetros elétricos – corrente, tensão, frequência e desequilíbrios – em intervalos de tempo muito reduzidos. Quando um desses parâmetros ultrapassa os limites pré-estabelecidos, o relé emite um sinal de ativação, que pode interromper o circuito de potência por meio de um disjuntor ou encaminhar a situação para um sistema de supervisão. O tempo de resposta, que pode ser inferior a um ciclo de corrente, garante a proteção de máquinas e a minimização de riscos operacionais críticos.

O URP 6000 encontra-se em inúmeras aplicações, entre as quais se destacam:

• skids e usinas solares interligadas à rede;

• geradores de biogás, biomassa ou diesel em microrredes;

• bancos de capacitores e transformadores;

• painéis de disjuntores de média tensão;

• Sistemas de automação elétrica em indústrias e subestações.

Sua versatilidade permite a integração em arquiteturas complexas que exigem alta resiliência, continuidade e segurança.

Apesar de todas as qualidades, o URP 6000 não é a única solução disponível. No mercado, pode-se encontrar:

• Schneider Easergy Sepam;

• GE Micom;

• Siemens 7SJ/7UT;

• ABB REF e RET;

• Pextron URP 1000/3000, destinado a configurações menos exigentes.

A seleção do relé mais adequado baseia-se em múltiplos fatores: grau de proteção exigido, protocolos de comunicação, complexidade da topologia de instalação e o orçamento disponível.

Conclusão: Vantagens do Relé de Proteção URP 6000 da Pextron

O Relé de Proteção URP 6000 Pextron integra, em um único equipamento, soluções avançadas para salvaguardar redes de média tensão em aplicações de geração distribuída. Comportando funções de detecção, análise e comando em um chassi compacto, possui capacidade para operar em ambientes mais exigentes, onde a proteção precária pode acarretar paradas prolongadas e degradação de ativos. A arquitetura modular e a parametrização em nível de software permitem adaptações rápidas a novas exigências regulatórias ou operacionais, assegurando a continuidade do serviço sem necessidade de trocas de equipamento. Em ambientes onde a continuidade e a segurança do fornecimento são cruciais, o relé URP 6000 da Pextron é a alternativa que, ao sintetizar confiabilidade, desempenho e tranquilidade técnica, promove a otimização de custos ao evitar intervenções corretivas tardias.
