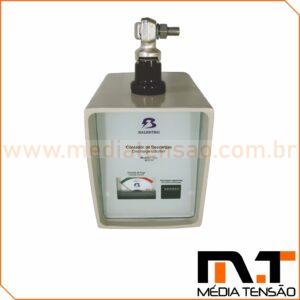

Contador de Descarga Pára Raio Classe 2

Contador de Descarga Pára Raio Classe 2

Uso em subestações de alta tensão cabines primárias alvenaria, cabines blindadas e skid solar

O Contador de Descarga Pára Raio Classe 2 BCD-01 Balestro é um acessório opcional do para raios que registra o número de descargas atmosféricas e surtos através da conexão de terra do para raios. Seu limiar de sensibilidade é igual ou superior a 100A (onda 8/20µs). O contador também monitora através de um miliamperímetro, a corrente de fuga do para-raios, juntamente com a corrente de fuga superficial do isolamento externo do mesmo.

• Não necessita de nenhuma fonte externa de energia.
  • Fornecido com miliamperímetro integrado, com escala 0-5mAp/√2 (escala não linear).
  • Indicação de faixas de operação estável (verde) e instável (vermelha).
  • Possui grau de proteção IP 67.
  • Pode ser vendido separadamente (mediante consulta e ajustes específicos).
• Áreas atmosféricas para instalação externa

É um dispositivo opcional que registra, mediante um ciclômetro de 6 dígitos, o número de descargas através da conexão de terra do para-raios.

O contador registra a descarga cujo valor é igual ou superior a 100A (onda 8/20µs). Não necessita de nenhuma fonte externa de energia.

Além disso, é fornecido com miliamperímetro integrado, com escala 0-5mAp/√2 (escala não linear). Indicação de faixas de operação estável (verde) e instável (vermelha).

O miliamperímetro mede a corrente de fuga através do para-raios, juntamente com a corrente de fuga superficial do isolamento exterior.

O contador deve ser utilizado conjuntamente com uma base isolante para ligação ao para-raios.O terminal de terra do contador suporta cabos de 10 a 120 mm².
