São fabricados com pinos percussores de 5kgf até 12kgf (aplicação em chaves com abertura na queima de fusíveis) e possuem em seu núcleo areia de sílica com alto grau de pureza que em caso de arco absorve a dissipação de calor interrompendo o filamento e protegendo as instalações elétricas.

Aplicação

Sao utilizados para protecao de transformadores, disjuntores, motores. capacitores, condensadores, cabos, contra curto-circutos etc.

Existem critérios especificos para a selecao dos fusiveis HH em cada uma das aplicações acima.

O fusível media tensão hh xmm possui tamanhos e correntes variadas.

Para Cabines Primárias leva-se em conta o dobro da corrente calculada devido a corrente de partida ou in-rush, visando garantir que o mesmo não queime na energização e atue apenas em variações garantindo a total proteção da instalação elétrica;

Este item por se tratar de um item de proteção recomenda-se a aquisição de materiais de alta qualidade elaborados com matérias primas certificadas, protegendo suas instalações.

Tabela de Aplicação e Corrente

O que são fusíveis limitadores de corrente?

Fusíveis limitadores de corrente, como o fusível HH, são dispositivos de segurança elétricos que, ao contrário dos fusíveis convencionais, não esperam que a corrente chegue a zero para interromper o circuito. Eles interagem com a chave e acionam mecanicamente para interromper a corrente, limitando a energia térmica e o dano potencial aos equipamentos em caso de curto-circuito.

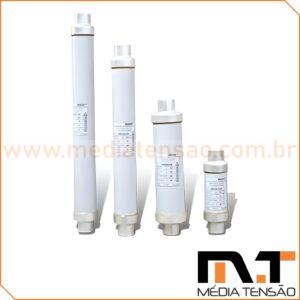

Fusivel HH Limitador de Corrente

Fusível Limitador de Corrente tipo HH – 15Kv – In=2A

Fusível Limitador de Corrente tipo HH – 15Kv – In=4A

Fusível Limitador de Corrente tipo HH – 15Kv – In=6A

Fusível Limitador de Corrente tipo HH – 15Kv – In=8A

Fusível Limitador de Corrente tipo HH – 15Kv – In=10A

Fusível Limitador de Corrente tipo HH – 15Kv – In=12A

Fusível Limitador de Corrente tipo HH – 15Kv – In=15A

Fusível Limitador de Corrente tipo HH – 15Kv – In=16A

Fusível Limitador de Corrente tipo HH – 15Kv – In=20A

Fusível Limitador de Corrente tipo HH – 15Kv – In=25A

Fusível Limitador de Corrente tipo HH – 15Kv – In=45A

Fusível Limitador de Corrente tipo HH – 15Kv – In=50A

Fusível Limitador de Corrente tipo HH – 15Kv – In=63A

Fusível Limitador de Corrente tipo HH – 15Kv – In=80A

Fusível Limitador de Corrente tipo HH – 25Kv – In=10A

Fusível Limitador de Corrente tipo HH – 25Kv – In=15A – U9

Fusível Limitador de Corrente tipo HH – 25Kv – In=20A – U8

Fusível Limitador de Corrente tipo HH – 25Kv – In=80A – U9

Fusível Limitador de Corrente tipo HH – 34,5Kv – In=20A – U9

Fusível Limitador de Corrente tipo HH – 34,5Kv – In=5A – U9

Fusível Limitador de Corrente tipo HH – 34,5Kv – In=10A

Fusível Limitador de Corrente tipo HH – 34,5Kv – In=50A – U9

Fusível Limitador de Corrente tipo HH – 34,5Kv – In=60A – U9

Fusível Limitador de Corrente tipo HH – 34,5Kv – In=80A – U9
