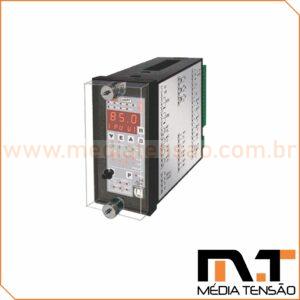

Rele UCPT3 Pextron
Uso em Cabines primárias alvenaria, Cabines blindadas, Transformadores, Rede Subterrânea e Skid Solar
Relé de proteção, controle e monitoramento térmico de transformadores à óleo modelo UCPT3 através imagem térmica e sensores RTD
Funções de Proteção do Rele UCPT3 Pextron:
- ANSI 26/49 – proteção térmica do óleo do transformador, através 2 sensores RTD Pt100Ω
- ANSI 49i – Proteção térmica dos enrolamentos através algoritmos conforme as normas NBR 5416:1997, IEEE std C57.91:1995 e IEC 60076-7:2005
Funções de Medição:
- Temperatura superior e inferior do óleo isolante através 2 sensores RTD Pt100Ω
- Corrente dos 3 enrolamentos
Funções de Controle e Sinalização
- ANSI 23 – Controle de temperatura para acionamento de até 2 grupos de ventiladores
- ANSI 30 – 19 LEDS de sinalização
- 2 entradas lógicas isoladas para indicação do regime de ventilação forçada do transformador
- 4 saídas para alarmes ( óleo e cada enrolamento)
- 4 saídas para desligamento ( óleo e cada enrolamento)
- 1 saída para sinalização de partida do temporizador de disparo (PICKUP)
- 1 saída reversível para sinalização de auto-check
- 4 saídas analógicas de 4 a 20 mA
- 7 teclas de navegação
- Registro de atuações dos sensores RTD
Funções de Monitoramento:
- Registro de máximas temperaturas do óleo isolante
- Registro das máximas temperaturas de hot-spot
- Registro das correntes primárias máximas
- Registro de horímetro dos grupos de ventilação
- Sequência de eventos com armazenagem dos últimos 768 eventos, com estampa de tempo
- Relatório de perfil de carga para até 8 grandezas analógicas e 24 binárias com intervalos programáveis de 1 a 60 minutos
Comunicação do Rele UCPT3 Pextron:
- Porta USB frontal de comunicação para conexão de notebook/PC
Porta traseira de comunicação serial RS485 ou RS 232 para conexão em rede/supervisão remota (SCADA) - Protocolo de comunicação DNP3 e MODBUS® RTU
- Software gratuito para parametrização e medições
Outras:
- 2 entradas para sensores RTD Pt100Ω – 3 fios DIN 43.760 (faixa de 0 a 250ºC)
- Circuitos eletrônicos protegidos por resina contra umidade e atmosfera agressiva (conformal coating), permite a instalação do produto em cubículos (painéis) ao tempo ou abrigados.
- Alimentação auxiliar CA/CC na faixa de 72 … 250Vca/Vcc
