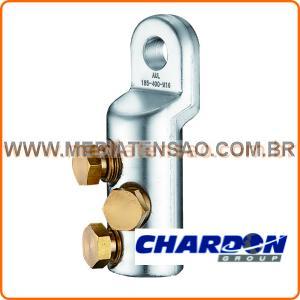

Terminal compressão torquimétrico SBC 300-630
Terminal compressão torquimétrico SBC 300-630mm² Bimetálico Cobre e Alumínio
Terminal compressão torquimétrico SBC 300-630mm²
Uso em cabos de cobre e alumínio com aplicação em Cabines primárias alvenaria, Cabines blindadas, Transformadores, Rede Subterrânea e Skid Solar
Terminal de Compressão Torquimétrico SBC 300-630: Conexão Segura para Média Tensão com Entrega Imediata
O terminal de compressão torquimétrico SBC 300-630 representa a solução definitiva para interligação de cabos de grande capacidade em sistemas de média tensão até 46 kV. Desenvolvido com tecnologia de ponta e materiais bimetálicos de alta condutividade, este conector mecânico garante terminações elétricas precisas sem necessidade de ferramentas de crimpagem especializadas .
O que é o Terminal compressão torquimétrico SBC 300-630?
O terminal compressão torquimétrico SBC 300-630 é um conector mecânico inteligente projetado para atender condutores de 300 mm² a 630 mm², em cobre ou alumínio. Sua principal inovação reside nos parafusos de cisalhamento (shear bolts) que rompem automaticamente ao atingirem o torque ideal de 21,7 Nm, eliminando erros humanos na instalação
Fabricado em alumínio de alta condutividade com tratamento bimetálico, o terminal SBC 300-630 possui dois furos de fixação padrão NEMA 2, permitindo conexão segura em equipamentos como transformadores, disjuntores e painéis elétricos. A cunha interna sulcada minimiza a resistência de contato e previne danos ao condutor durante a compressão.
Vantagens do Terminal de Compressão Torquimétrico 300-630 mm²
✅ Instalação sem ferramentas especiais – Não requer alicate hidráulico ou matrizes de compressão
✅ Torque controlado automaticamente – Parafusos rompem no ponto exerto de aperto
✅ Compatibilidade universal – Aceita cabos compactados, flexíveis e rígidos de cobre/alumínio
✅ Aplicação versátil – Ideal para terminações aéreas e subterrâneas até 46 kV
✅ Conformidade normativa – Atende aos requisitos da ANSI C119.4
✅ Torque controlado automaticamente – Parafusos rompem no ponto exerto de aperto
✅ Compatibilidade universal – Aceita cabos compactados, flexíveis e rígidos de cobre/alumínio
✅ Aplicação versátil – Ideal para terminações aéreas e subterrâneas até 46 kV
✅ Conformidade normativa – Atende aos requisitos da ANSI C119.4
Aplicações do Conector Torquimétrico SBC em Média Tensão
O terminal torquimétrico para cabos 300-630 mm² é indicado para:
-
Subestações de energia – Conexão de cabos de alta potência em transformadores
-
Usinas fotovoltaicas e eólicas – Interligação de strings e cabos de saída
-
Redes industriais – Alimentação de motores e equipamentos de grande porte
-
Concessionárias de energia – Manutenção e expansão de redes de distribuição
-
Painéis elétricos – Entrada de cabos principais em quadros de comando
Especificações Técnicas do Terminal SBC 300-630
| Característica | Especificação |
|---|---|
| Range de condutores | 300 mm² a 630 mm² (Classe 2) |
| Material do corpo | Alumínio de alta condutividade |
| Tipo de conexão | Bimetálica (cobre/alumínio) |
| Número de furos | 2 furos NEMA |
| Quantidade de parafusos | 3 parafusos torquimétricos |
| Chave Allen necessária | 8 mm |
| Torque de ruptura | 21,7 Nm |
| Tensão máxima | Até 46 kV |
| Diâmetro externo | 52 mm |
| Comprimento total | 212,5 mm
|
Média Tensão: Estoque Pronto e Suporte Técnico Especializado
A Média Tensão se destaca no mercado de materiais elétricos para média tensão por oferecer:
🚚 Amplo estoque à pronta entrega – Terminais torquimétricos SBC 300-630 disponíveis para envio imediato
⚡ Engenharia própria – Equipe técnica capacitada para especificação e dimensionamento
🔧 Suporte técnico qualificado – Assistência na instalação e aplicação dos conectores
📦 Variedade completa – Luvas de emenda torquimétricas e acessórios compatíveis
🏭 Soluções integradas – Atendimento a usinas fotovoltaicas, indústrias e concessionárias
⚡ Engenharia própria – Equipe técnica capacitada para especificação e dimensionamento
🔧 Suporte técnico qualificado – Assistência na instalação e aplicação dos conectores
📦 Variedade completa – Luvas de emenda torquimétricas e acessórios compatíveis
🏭 Soluções integradas – Atendimento a usinas fotovoltaicas, indústrias e concessionárias
Como Instalar o Terminal Compressão Torquimétrico SBC
-
Preparação do cabo – Desencape o condutor conforme especificação do fabricante da terminação
-
Inserção – Introduza o cabo no terminal aproveitando a entrada chanfrada interna
-
Aperto inicial – Utilize chave Allen de 8 mm ou parafusadeira elétrica
-
Ruptura controlada – Continue o aperto até o rompimento dos parafusos torquimétricos
-
Verificação – Confirme o cisalhamento completo dos parafusos para garantir o torque correto
Por que Escolher o Terminal Torquimétrico SBC 300-630 da Média Tensão?
Ao optar pelo terminal de compressão torquimétrico SBC 300-630 disponibilizado pela Média Tensão, você garante:
-
Qualidade certificada – Produtos das melhores marcas como Chardon, 3M e TE Connectivity
-
Logística ágil – Entrega rápida para todo o Brasil
-
Preço competitivo – Relação custo-benefício superior aos terminais convencionais
-
Segurança instalacional – Eliminação de falhas por torque inadequado
-
Durabilidade – Resistência à corrosão e aquecimento por contato deficiente
Solicite sua Cotação de Terminal Torquimétrico 300-630 mm²
Entre em contato com a equipe comercial da Média Tensão e solicite preço e disponibilidade do terminal compressão torquimétrico SBC 300-630. Nossos engenheiros estão prontos para auxiliar na especificação técnica e garantir a melhor solução para seu projeto de média tensão.
