Chaves Seccionadoras
Categorias

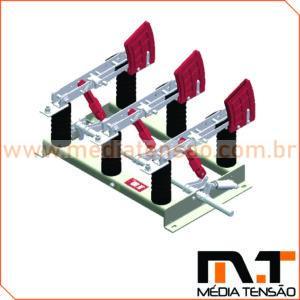

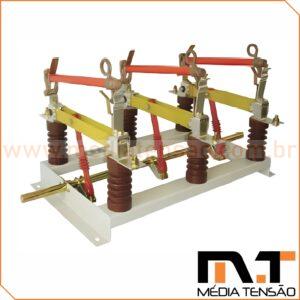

Chave Seccionadora Tripolar Abertura SOB Carga, COM Base Para Fusível HH, Uso Abrigado

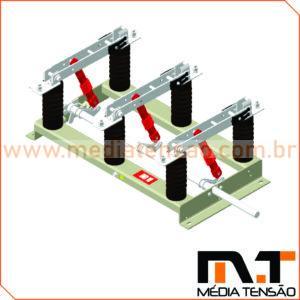

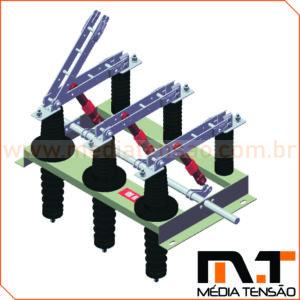

Chave Seccionadora Tripolar Abertura SEM Carga, Com Bucha de Passagem em Resina Epoxi, Uso Abrigado

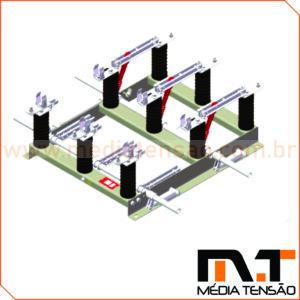

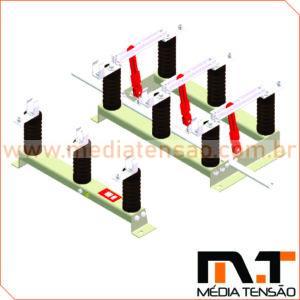

Chave Seccionadora Tripolar 15kV 400A Abertura SEM Carga, SEM Base Para Fusível HH, com Aterramento Uso Abrigado

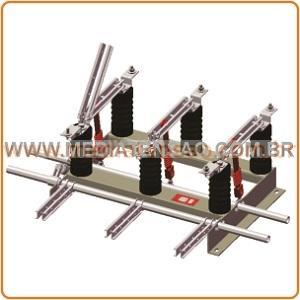

Chave Seccionadora Tripolar Abertura SOB Carga, SEM Base Para Fusível HH, com Aterramento Uso Abrigado

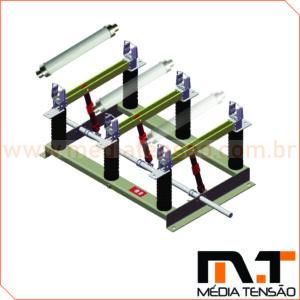

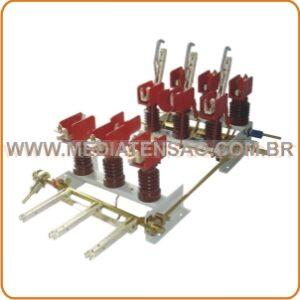

Chave Seccionadora Tripolar Abertura SOB Carga, COM Base Para Fusível HH, com Aterramento Uso Abrigado

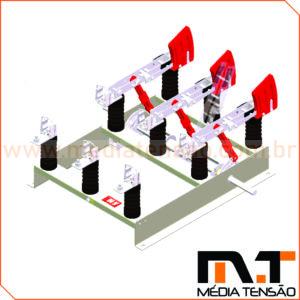

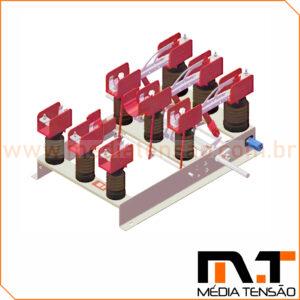

Chave Seccionadora Tripolar Abertura SOB Carga, COM Base Para Fusível HH, abertura na queima de HH Modelo 9D Alvenaria 15 a 36kV

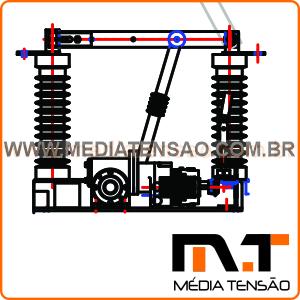

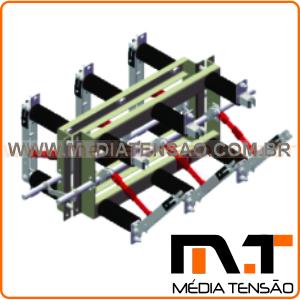

Chave seccionadora Tripolar Compacta 03N, sob carga, com molas pré-carregadas para abertura e fechamento rápido. Uso em cubiculos blindados

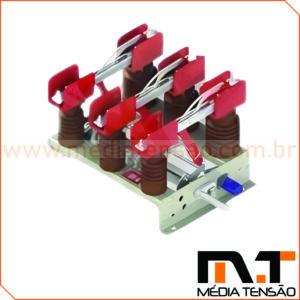

Chave Seccionadora Tripolar Abertura SOB Carga, SEM Base Para Fusível HH, ultra-rápida Modelo 3D Alvenaria 15 a 36kV, até 1250A uso abrigado
Chave seccionadora tripolar abertura COM carga, COM base de fusíveis HH e abertura na queima de fusíveis Uso em cubiculos blindados
Chave Seccionadora Tripolar Abertura SEM Carga Uso Abrigado Com Lâmina de Aterramento para Uso com 1 Punho de Manobra
Chaves Seccionadoras: Segurança, Tipos e Aplicações na Distribuição de Energia
As chaves seccionadoras são dispositivos essenciais para garantir a segurança, o isolamento e a continuidade operacional de sistemas elétricos em diversos níveis de tensão. Com uma ampla variedade de modelos – como chave seccionadora tripolar, chave seccionadora de média tensão, chave seccionadora fusível, entre outros –, elas desempenham papel fundamental em subestações, indústrias, redes de distribuição e painéis elétricos.
O que é uma chave seccionadora?
A chave seccionadora é um dispositivo eletromecânico projetado para abrir ou fechar circuitos elétricos, permitindo o isolamento de trechos de uma instalação para manutenção, inspeção ou emergência. Seu principal diferencial é que ela realiza a seccionamento com segurança, assegurando que não haja corrente elétrica circulando no trecho isolado.
É comum encontrar modelos com ou sem capacidade de interrupção sob carga. Quando projetadas para operar com o circuito energizado, são chamadas de chaves seccionadoras sob carga ou automáticas.
Principais tipos de chaves seccionadoras
Existem diferentes tipos, cada uma adequada a uma situação específica:
-
Chave Seccionadora Tripolar
Muito utilizada em sistemas trifásicos, a chave seccionadora tripolar 15kV, 24kV e 36kV, disponíveis nas correntes de 400A, 630A, 800A, 1250A e 2500A permite a abertura simultânea das três fases do circuito. Isso garante maior segurança na operação e é bastante comum em redes de média e alta tensão.
-
Chave Seccionadora Fusível
Combina a função de seccionamento com a proteção contra sobrecorrente. As versões como chave fusível 15kV, 24kV e 36kV com corrente 300A e porta fusível até 200A, chave fusível de alta tensão, ou chave fusível base C, além da chave seccionadora com fusível, são encontradas com frequência em postes e painéis de distribuição.
-
Chave Seccionadora Tipo Faca
Conhecida também como chave faca tripolar ou chave faca seccionadora, é uma solução robusta para aplicações que exigem abertura visível do circuito, como ocorre em subestações.
-
Chave Seccionadora Rotativa
Modelos como a chave seccionadora rotativa tripolar, rotativa WEG ou rotativa da Schneider e Schmersal, são ideais para painéis industriais, sendo utilizadas também como chave geral trifásica.
-
Chave Seccionadora de Alta Tensão
Projetadas para tensões acima de 36kV, incluem versões como chave seccionadora 69kV e 138kV com corrente de 630A, com ou sem fusível. São indispensáveis em linhas de transmissão e subestações elétricas.
Aplicações das chaves seccionadoras
As chaves seccionadoras são amplamente utilizadas em:
- Redes de distribuição elétrica aérea e subterrânea;
- Subestações industriais e concessionárias de energia;
- Sistemas fotovoltaicos, com uso de chave seccionadora string box;
- Painéis elétricos de baixa e média tensão;
- Ambientes industriais, como siderúrgicas, fábricas e centros logísticos;
- Instalações de energia solar, com destaque para a chave seccionadora solar;
- Sistemas ferroviários e de infraestrutura crítica, com aplicação de modelos como a chave pantográfica.
Como escolher a chave seccionadora ideal?
Alguns critérios devem ser considerados na escolha:
Corrente nominal:
Existem modelos de 300A, 400A, 630A, 800A, 1250A e 2500A, dependendo da carga e da tensão do circuito.
Tipo de instalação:
- Chave seccionadora poste ou chave fusível poste são aplicadas em ambientes externos.
- Chave seccionadora de painel pode ser do tipo rotativa, com bloqueio ou automática.
Número de polos:
- Unipolar, bipolar, tripolar e tetrapolar.
Marcas e fabricantes:
Modelos da Senner, Weg, Siemens, Schneider, Metaltex, Schmersal, JNG, e Cebel são amplamente reconhecidos no mercado.
Qual a diferença entre chave seccionadora e disjuntor?
A chave seccionadora é usada para isolar o circuito, mas não tem a função de proteção como o disjuntor, que atua automaticamente em caso de sobrecarga ou curto-circuito. No entanto, há equipamentos combinados, como o disjuntor chave seccionadora.
A chave seccionadora pode ser operada com carga?
Depende do modelo. Algumas são projetadas sob carga, outras exigem que a corrente seja interrompida antes da operação. Consulte o manual do fabricante.
Qual a função da chave seccionadora com fusível?
Ela protege e isola simultaneamente. O fusível atua em caso de sobrecorrente, e a chave garante o seccionamento físico do circuito para segurança em manutenções.
Onde são usadas as chaves seccionadoras de alta tensão?
Em subestações, linhas de transmissão, distribuição primária e usinas de geração. Modelos como a chave seccionadora 15kV ou 34,5kV são os mais comuns.
Posso usar chave seccionadora em sistemas solares?
Sim. A chave seccionadora string box ou solar é específica para desconectar cadeias de painéis fotovoltaicos, essencial para a segurança do sistema.
O que é chave NH?
É uma chave porta-fusível tipo NH, usada com fusíveis NH para proteção de circuitos. Exemplo: chave NH 250A, NH 400A, NH00, muito comuns em sistemas industriais.
A seccionadora pode ser automatizada?
Sim. Existem modelos motorizados que permitem controle remoto, especialmente úteis em redes de distribuição e subestações.
Considerações finais
As chaves seccionadoras são fundamentais para a segurança elétrica, seja em ambientes industriais, comerciais ou em redes públicas de energia. Com uma enorme variedade de modelos – como a chave seccionadora tripolar 15kV 400A, chave seccionadora 100A rotativa WEG ou chave faca trifásica – é possível adaptar a escolha conforme a aplicação.
Se você está buscando o modelo ideal para seu projeto, consulte os catálogos dos principais fabricantes como Senner, Weg, ABB, Siemens, Schneider, ou Cebel, e busque um distribuidor especializado que possa indicar a melhor chave seccionadora com carga, com bloqueio ou de alta tensão, de acordo com a norma técnica e exigências do sistema.
