Chaves Seccionadoras: Segurança, Tipos e Aplicações na Distribuição de Energia

As chaves seccionadoras são dispositivos essenciais para garantir a segurança, o isolamento e a continuidade operacional de sistemas elétricos em diversos níveis de tensão. Com uma ampla variedade de modelos – como chave seccionadora tripolar, chave seccionadora de média tensão, chave seccionadora fusível, entre outros –, elas desempenham papel fundamental em subestações, indústrias, redes de distribuição e painéis elétricos.

O que é uma chave seccionadora?

A chave seccionadora é um dispositivo eletromecânico projetado para abrir ou fechar circuitos elétricos, permitindo o isolamento de trechos de uma instalação para manutenção, inspeção ou emergência. Seu principal diferencial é que ela realiza a seccionamento com segurança, assegurando que não haja corrente elétrica circulando no trecho isolado.

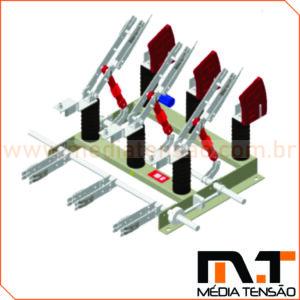

É comum encontrar modelos com ou sem capacidade de interrupção sob carga. Quando projetadas para operar com o circuito energizado, são chamadas de chaves seccionadoras sob carga ou automáticas.

Principais tipos de chaves seccionadoras

Existem diferentes tipos, cada uma adequada a uma situação específica:

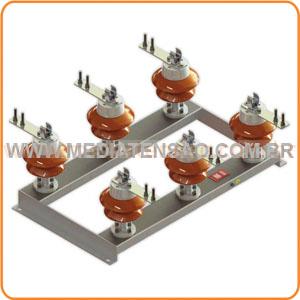

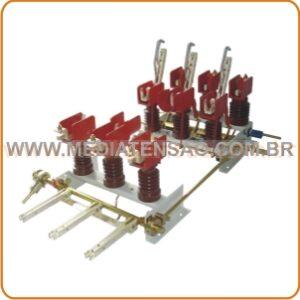

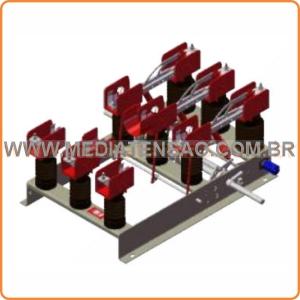

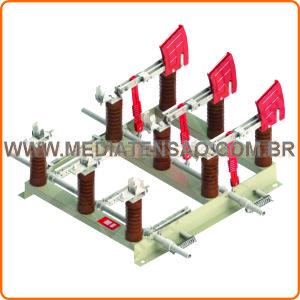

1. Chave Seccionadora Tripolar

Muito utilizada em sistemas trifásicos, a chave seccionadora tripolar 15kV, 24kV e 36kV, disponíveis nas correntes de 400A, 630A, 800A, 1250A e 2500A permite a abertura simultânea das três fases do circuito. Isso garante maior segurança na operação e é bastante comum em redes de média e alta tensão.

2. Chave Seccionadora Fusível

Combina a função de seccionamento com a proteção contra sobrecorrente. As versões como chave fusível 15kV, 24kV e 36kV com corrente 300A e porta fusível até 200A, chave fusível de alta tensão, ou chave fusível base C, além da chave seccionadora com fusível, são encontradas com frequência em postes e painéis de distribuição.

3. Chave Seccionadora Tipo Faca

Conhecida também como chave faca tripolar ou chave faca seccionadora, é uma solução robusta para aplicações que exigem abertura visível do circuito, como ocorre em subestações.

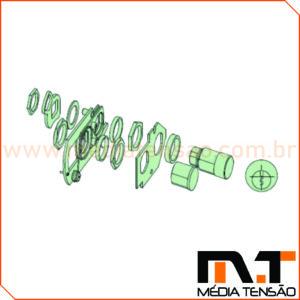

4. Chave Seccionadora Rotativa

Modelos como a chave seccionadora rotativa tripolar, rotativa WEG ou rotativa da Schneider e Schmersal, são ideais para painéis industriais, sendo utilizadas também como chave geral trifásica.

5. Chave Seccionadora de Alta Tensão

Projetadas para tensões acima de 36kV, incluem versões como chave seccionadora 69kV e 138kV com corrente de 630A, com ou sem fusível. São indispensáveis em linhas de transmissão e subestações elétricas.

Aplicações das chaves seccionadoras

As chaves seccionadoras são amplamente utilizadas em:

• Redes de distribuição elétrica aérea e subterrânea;
• Subestações industriais e concessionárias de energia;
• Sistemas fotovoltaicos, com uso de chave seccionadora string box;
• Painéis elétricos de baixa e média tensão;
• Ambientes industriais, como siderúrgicas, fábricas e centros logísticos;
• Instalações de energia solar, com destaque para a chave seccionadora solar;
• Sistemas ferroviários e de infraestrutura crítica, com aplicação de modelos como a chave pantográfica.

Como escolher a chave seccionadora ideal?

Alguns critérios devem ser considerados na escolha:

Corrente nominal:

Existem modelos de 300A, 400A, 630A, 800A, 1250A e 2500A, dependendo da carga e da tensão do circuito.

Tipo de instalação:

• Chave seccionadora poste ou chave fusível poste são aplicadas em ambientes externos.
• Chave seccionadora de painel pode ser do tipo rotativa, com bloqueio ou automática.

Número de polos:

• Unipolar, bipolar, tripolar e tetrapolar.

Marcas e fabricantes:

Modelos da Senner, Weg, Siemens, Schneider, Metaltex, Schmersal, JNG, e Cebel são amplamente reconhecidos no mercado.

Considerações finais

As chaves seccionadoras são fundamentais para a segurança elétrica, seja em ambientes industriais, comerciais ou em redes públicas de energia. Com uma enorme variedade de modelos – como a chave seccionadora tripolar 15kV 400A, chave seccionadora 100A rotativa WEG ou chave faca trifásica – é possível adaptar a escolha conforme a aplicação.

Se você está buscando o modelo ideal para seu projeto, consulte os catálogos dos principais fabricantes como Senner, Weg, ABB, Siemens, Schneider, ou Cebel, e busque um distribuidor especializado que possa indicar a melhor chave seccionadora com carga, com bloqueio ou de alta tensão, de acordo com a norma técnica e exigências do sistema.
