Disjuntores em SF6

Schneider SF1: configurações de comando e proteção

A linha de disjuntores em SF6 desta categoria reúne equipamentos tripolares Schneider SF1. Os cadastros estão organizados por tensão, mas a seleção também depende da configuração de comando e dos componentes que acompanham cada referência.

Para localizar o equipamento, consulte a identificação completa do modelo e compare seus dados com a especificação do projeto.

Um mesmo SF1 pode aparecer em conjuntos diferentes

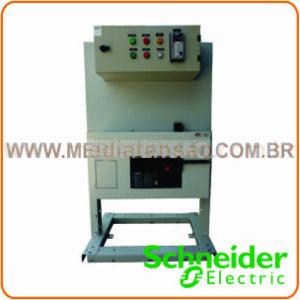

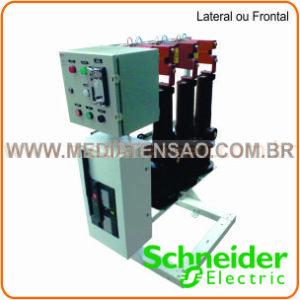

O cadastro do disjuntor Schneider SF1 de 36 kV apresenta versões de 630 A com comando motorizado, incluindo uma opção off-board e conjuntos on-board com proteção indireta.

Entre as combinações anunciadas há relés Pextron, transformadores de corrente e fonte capacitiva. Algumas acrescentam supervisor trifásico ou nobreak. Esses componentes não devem ser presumidos em todas as versões: a proposta precisa identificar a composição escolhida.

Confira a alimentação auxiliar e a montagem

Ao especificar o comando motorizado, informe a alimentação auxiliar disponível e solicite a confirmação das tensões dos circuitos de comando. Quando houver fonte capacitiva ou nobreak, peça que o esquema elétrico esclareça quais circuitos são atendidos por esses dispositivos.

Para substituir um SF1 existente, encaminhe a identificação de placa, o desenho dimensional e o esquema de ligação. A designação da família não basta para confirmar a correspondência entre montagens, conexões e acessórios.

Consulte a Média Tensão com a referência desejada e os requisitos do projeto para receber uma cotação que discrimine o disjuntor, a proteção e os dispositivos auxiliares.
