Transformadores de Corrente

Transformador de Corrente: Tipos, Aplicações e Funcionalidades no Setor Elétrico

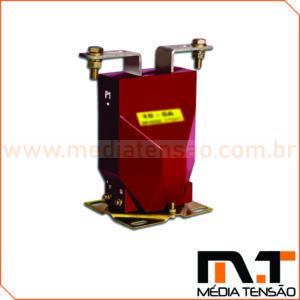

Os transformadores de corrente, também conhecidos como TCs (Transformadores de Corrente), são equipamentos fundamentais em sistemas elétricos de média e alta tensão. Eles são usados para reduzir correntes elevadas a níveis compatíveis com instrumentos de medição e relés de proteção, permitindo uma leitura segura, precisa e confiável dos dados da instalação.

Seja em subestações, painéis industriais ou redes de distribuição, os transformadores de corrente exercem um papel vital no controle e na segurança da operação elétrica.

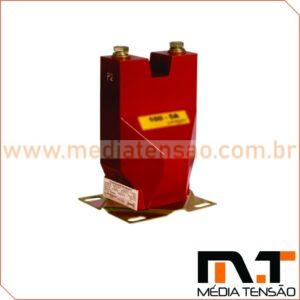

O que é um Transformador de Corrente?

O transformador de corrente (TC) é um dispositivo que replica a corrente elétrica de um circuito primário em uma escala proporcional no secundário. Isso permite que a corrente de um sistema (por exemplo, 200A, 400A ou mais) seja convertida em 5A ou 1A para alimentar instrumentos como:

• Medidores de energia;
• Relés de proteção;
• Controladores;
• Sistemas de automação e SCADA.

A precisão do TC é essencial para evitar medições erradas e atuações incorretas dos sistemas de proteção.

Aplicações dos Transformadores de Corrente

Os TCs são aplicados em diversos contextos, tais como:

• Subestações elétricas (com modelos de alta tensão, como transformador de corrente 15kV);
• Painéis de medição e proteção em indústrias;
• Monitoramento de carga e consumo;
• Sistemas de energia renovável, onde é necessário medir corrente contínua;
• Redes elétricas de distribuição e transmissão;
• Equipamentos como transformadores de corrente Weg, Schneider e Siemens, bastante utilizados em painéis padronizados.

Tipos de Transformador de Corrente

1. Transformador de Corrente Tipo Janela

O transformador de corrente tipo janela possui um vão central por onde passa o condutor primário. É ideal para retrofit e instalações que não exigem desmontagem da linha. É comum em sistemas modulares e painéis de automação.

2. Transformador de Corrente Tipo Barra

Neste modelo, a própria barra condutora do sistema atua como o enrolamento primário. É usado em correntes elevadas e quando se busca alta rigidez mecânica e térmica.

3. Transformador de Corrente Bipartido

Muito útil em sistemas já instalados, o TC bipartido ou tipo split-core permite instalação sem desconectar o cabo ou barra. Excelente para manutenção e medições temporárias, além de fácil manuseio.

4. Transformador de Corrente Toroidal

Modelo compacto e eficiente, o transformador de corrente toroidal é amplamente usado em aplicações de medição e proteção, especialmente em quadros de distribuição e equipamentos de controle.

5. Transformador de Corrente para Corrente Contínua

Embora os TCs tradicionais operem em corrente alternada (CA), existem transformadores de corrente contínua (ou sensores de corrente) que utilizam tecnologias como efeito Hall para medição de corrente contínua (CC).

Modelos e Especificações Comuns

• Transformador de corrente 200/5: Reduz corrente de 200A para 5A no secundário.
• Transformador de corrente 400/5A: Reduz de 400A para 5A, padrão em sistemas trifásicos industriais.

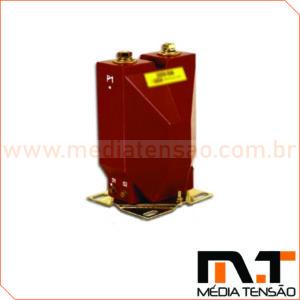

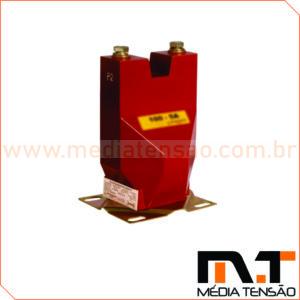

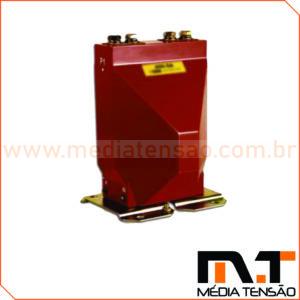

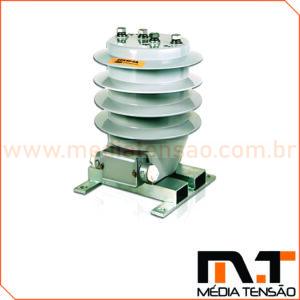

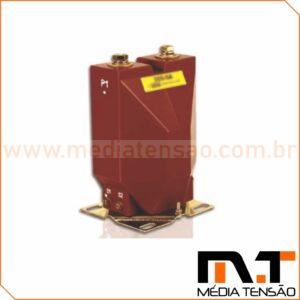

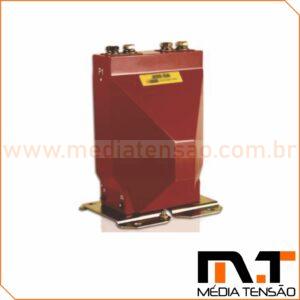

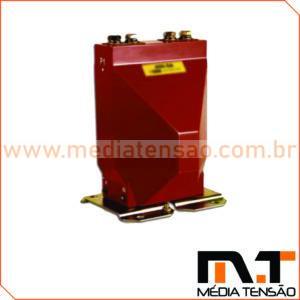

• Transformadores para 15kV: Utilizados em subestações e ambientes de alta tensão.
• Marcas comuns: Siemens, Weg, Schneider, entre outras, que oferecem modelos com diferentes faixas de corrente, classes de exatidão e tipos de fixação.

Vantagens dos Transformadores de Corrente

✔️ Segurança: Isolam os instrumentos de medição da alta corrente do circuito principal;

✔️ Facilidade de medição: Reduzem grandes correntes a níveis padronizados (1A ou 5A);

✔️ Compatibilidade com relés de proteção: Permitindo detecção de falhas como sobrecorrente ou curto-circuito;

✔️ Instalação flexível: Modelos como bipartido, tipo janela ou barra se adaptam a diversas situações;

✔️ Durabilidade: TCs bem dimensionados têm vida útil longa e requerem pouca manutenção.

Dúvidas Frequentes sobre Transformadores de Corrente

1. O que significa “TC 200/5”?

Significa que o transformador de corrente foi projetado para reduzir uma corrente primária de 200A para uma corrente secundária de 5A.

2. Qual a função de um TC em subestações?

Em subestações elétricas, o TC é usado para alimentar instrumentos de medição e relés de proteção, permitindo operar e supervisionar o sistema de forma segura e confiável.

3. Como escolher entre um TC tipo janela ou tipo barra?

Depende da aplicação. O tipo janela é ideal para retrofit ou instalação sem interrupção. O tipo barra é mais robusto, sendo indicado para instalações fixas de alta corrente.

4. Existem TCs para corrente contínua?

Sim. São sensores de corrente que operam com corrente contínua, normalmente usando tecnologias como o efeito Hall, comuns em sistemas fotovoltaicos, baterias e motores CC.

5. O que é classe de exatidão de um TC?

Refere-se à precisão do equipamento. Quanto menor a classe (ex: 0.2, 0.5), maior a precisão. Isso é importante para aplicações de faturamento e proteção crítica.

6. Quais os fabricantes mais confiáveis?

Transformadores de corrente Weg, Schneider, Siemens e outras marcas reconhecidas oferecem equipamentos com certificações e ampla aplicação no setor elétrico.

7. Existe um NCM específico para TC?

Sim, o NCM do transformador de corrente depende da classificação fiscal adotada, mas geralmente está na categoria de transformadores e partes de aparelhos de medição elétrica. Consulte um contador ou despachante aduaneiro para o código exato.

O transformador de corrente (TC) é peça-chave em instalações elétricas que priorizam segurança, monitoramento e eficiência operacional. Desde painéis de baixa tensão até subestações de 15kV ou mais, há modelos ideais para cada aplicação: toroidais, tipo janela, bipartidos, para corrente contínua, entre outros.

A escolha correta do TC transformador de corrente garante medição precisa, proteção eficaz e longevidade dos equipamentos conectados. Por isso, conte sempre com marcas confiáveis e técnicos especializados para selecionar e instalar o produto ideal.
