Transformadores de Corrente: maximizando a eficiência energética

Os transformadores de corrente TCs são dispositivos fundamentais nos sistemas elétricos modernos, desempenhando um papel de extrema importância na eficiência energética e na proteção de equipamentos. Este artigo explora os fundamentos do transformador de corrente, suas aplicações práticas e como selecionar o modelo adequado para diferentes necessidades.

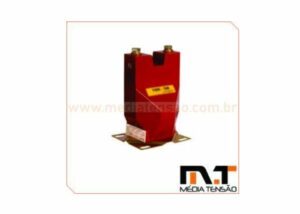

O que são transformadores de corrente TCs

Transformadores de corrente, ou simplesmente TCs, são dispositivos eletromagnéticos capazes de transformar correntes elevadas, na casa das dezenas, centenas ou milhares de amperes, em correntes menores e padronizadas, geralmente de 1 ou 5 amperes.

São equipamentos essenciais para instrumentação em medição de corrente e em circuitos de proteção, permitindo o monitoramento seguro de sistemas elétricos sem interferir na operação principal. Analogamente a um transformador comum, o transformador de corrente compõe-se de enrolamento primário, núcleo e enrolamento secundário.

A diferença está na sua configuração, onde o primário geralmente possui poucas espiras (frequentemente apenas uma), enquanto o secundário contém múltiplas espiras com fios mais finos.

Esta estrutura possibilita a redução proporcional da corrente, mantendo sua posição vetorial substancialmente preservada.

Princípios de funcionamento

O funcionamento do transformadore de corrente TCs baseia-se nos princípios da indução eletromagnética, descoberta pelo cientista Michael Faraday em 1831.

Quando uma corrente elétrica flui pelo enrolamento primário, um campo magnético é gerado ao redor do transformador. Este campo magnético induz uma corrente proporcional no enrolamento secundário, que é então direcionada para equipamentos de medição, controle ou proteção. Os transformadore de corrente TCs representam uma carga mínima, praticamente desprezível, ao circuito primário, para não interferir na corrente que está sendo medida. Esta característica é essencial para garantir a precisão das medições e a eficiência do sistema como um todo.

Uso de transformadores de corrente: aplicações mais comuns

As aplicações mais comuns dos transformadores de corrente TCs concentram-se em três grandes áreas dos sistemas elétricos:

 Medição de corrente

Os transformadore de corrente TCs são amplamente utilizados para medir correntes elétricas elevadas de forma segura e precisa, convertendo-as em valores menores e padronizados (geralmente 1A ou 5A) para instrumentos de medição, como amperímetros, medidores de energia e sistemas de monitoramento. É um equipamento usado na leitura e registro do consumo de energia em instalações industriais, comerciais e em subestações de energia.

Leia também:

Para que Servem as Terminações Poliméricas e Termocontráteis?





Proteção de sistemas elétricos

Outra aplicação fundamental é alimentar circuitos de proteção, como relés e disjuntores. Os transformadore de corrente TCs fornecem sinais proporcionais à corrente real do sistema, permitindo que os dispositivos de proteção detectem sobrecorrentes, curtos-circuitos e outros eventos anormais, atuando rapidamente para isolar partes do sistema e evitar danos maiores.

Controle e automação

Os transformadores de corrente TCs também são usados em sistemas de automação e controle industrial, fornecendo informações para sistemas supervisórios (SCADA), controladores lógicos programáveis (CLPs) e outros dispositivos de automação.

Além dessas aplicações principais, os transformadores de corrente Tcs são essenciais em ambientes como usinas de geração, subestações, sistemas de distribuição de energia, painéis de comando e controle, e em qualquer ambiente onde seja necessário monitorar ou proteger circuitos de alta corrente

Benefícios do transformador de corrente TCs

Uma das maiores vantagens dos transformadores é sua capacidade de minimizar perdas durante a transmissão de energia. Ao permitir operações em tensões elevadas para transmissão e posterior redução para distribuição, o transformador de corrente reduz significativamente as perdas por efeito Joule nos condutores. Transformadores eficientes contribuem para a estabilidade do sistema elétrico, prevenindo sobrecargas e falhas que poderiam resultar em interrupções no fornecimento.

Esta estabilidade garante operações mais confiáveis e continuidade de serviço, evitando prejuízos decorrentes de paradas inesperadas. Além disso, os transformadores modernos desempenham um papel chave na redução das emissões de gases de efeito estufa, ao minimizarem o desperdício energético. Esta eficiência traduz-se em economias significativas a longo prazo, mesmo em pequena escala, melhorando tanto a sustentabilidade ambiental quanto a financeira.

Leia também:

Inovação em Eficiência Energética com Skid Solar

Como escolher o transformador de corrente TCs adequado

A seleção de transformador de corrente correto envolve a análise de diversos parâmetros fundamentais:

Classe de precisão

Para aplicações que requerem medições muito precisas, como faturamento, deve-se escolher uma classe de precisão baixa (0,3% ou 0,6%). Para situações onde a precisão não é crítica, classes de 1% ou 1,2% podem ser suficientes. Valores mais altos, como 3%, não são recomendados para medição de potência ou controle de fator de potência devido ao alto erro de defasagem.

Relação de transformação

A relação entre a corrente primária (de entrada) e a secundária (de saída) deve ser adequada à aplicação. Por exemplo, um TC com relação 1000:5 converterá uma corrente de 1000A para 5A, facilitando a medição segura. Esta relação deve ser escolhida considerando a corrente nominal do circuito a ser monitorado.

Fator de segurança e capacidade de corrente

Para aplicações sujeitas a flutuações de corrente, é fundamental escolher um TC com fator de segurança adequado, protegendo os equipamentos conectados contra sobrecargas. A capacidade de corrente deve ser compatível com a corrente máxima esperada na aplicação, de maneira a garantir o funcionamento seguro em todas as condições operacionais.

Inovações tecnológicas: transformadores com núcleo de amorfos

Uma das inovações mais significativas na tecnologia de transformadores é o desenvolvimento de núcleos amorfos. Estes são feitos de ligas metálicas não cristalinas, com estrutura atômica desordenada, que confere propriedades magnéticas superiores. Os transformadores com núcleo amorfo apresentam alta permeabilidade magnética, baixas perdas por histerese e excelente resistência à saturação magnética. Estas características se traduzem em:

• Redução significativa nas perdas de energia, especialmente em cargas leves e médias.
• Menor impacto ambiental com redução nas emissões de CO₂.
• Economias operacionais substanciais ao longo do tempo de vida do equipamento.

Conclusão

Os transformadores de corrente são componentes essenciais nos sistemas elétricos modernos, oferecendo soluções eficientes para medição, proteção e controle. Sua correta especificação e aplicação são fundamentais para maximizar a eficiência energética, reduzir custos operacionais e promover a sustentabilidade ambiental. Com o avanço contínuo da tecnologia, especialmente com inovações como os núcleos amorfos, os transformadores de corrente estão se tornando ainda mais eficientes, contribuindo para redes elétricas mais inteligentes e sustentáveis no futuro.

A busca por eficiência energética não se limita à preocupação ambiental, é também uma questão econômica estratégica, onde os transformadores de corrente têm papel protagonista na construção de um sistema elétrico mais eficiente, seguro e sustentável para as próximas gerações.
