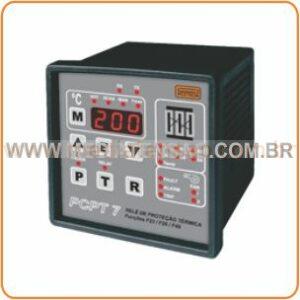

Relé Pextron PCPT7 T
Uso em Cabines primárias alvenaria, Cabines blindadas, Transformadores, Rede Subterrânea e Skid Solar
Relé de proteção, controle e monitoramento térmico de transformadores a seco, modelo PCPT7 através 7 sensores RTD Pt100Ω – 3 fios DIN 43.760 (faixa de 0 a 250ºC), podendo ser aplicado em outras máquinas como inversores de frequência para controle de velocidade de motores.
Funções de Proteção:
- ANSI 26/49 – proteção térmica do transformador, através 4 sensores RTD Pt100Ω, sendo 3 para os enrolamentos e 1 para temperatura ambiente.
Funções de Medição:
- Temperaturas através 4 sensores RTD Pt100Ω
Funções de Controle e Sinalização
- ANSI 23 – Controle de temperatura para acionamento de até 2 grupos de ventiladores
- ANSI 30 – 17 LEDS de sinalização
- Configuração de diferentes formas de atuação das saídas.
- 1 saída para alarme
- 1 saída para desligamento
- 1 Saída para falha de sensor aberto ou curto FAULT.
- 7 teclas de navegação
Funções de Monitoramento:
- Registro da temperatura máxima em cada entrada (temperatura mais elevada desde o último reset).
- Registro de máximas temperaturas
- Registro de atuações
Comunicação:
- Porta traseira de comunicação serial RS485 para conexão em rede/supervisão remota (SCADA)
- Protocolo de comunicação MODBUS® RTU
- Software gratuito para parametrização e medições
Outras:
- 4 entradas para sensores RTD Pt100Ω – 3 fios DIN 43.760 (faixa de 0 a 250ºC)
- Circuitos eletrônicos protegidos por resina contra umidade e atmosfera agressiva (conformal coating), permite a instalação do produto em cubículos (painéis) ao tempo ou abrigados.
- Alimentação auxiliar CA/CC na faixa de 20 … 270Vca/Vcc
